微量注射泵的結構與維護
文章出處:雷弗流體 人氣:發表時間:2020-11-30 10:49
精密注射泵作為傳輸液體的常用設備,由于是用于傳輸精密液體的所以也稱為微量注射泵,應用的行業也是很多的,其中實驗室行業使用的較多,有的用戶剛開始使用這個設備,對整個設備還不是很熟悉,下面雷弗為大家講解下微量注射泵的結構與維護方法。

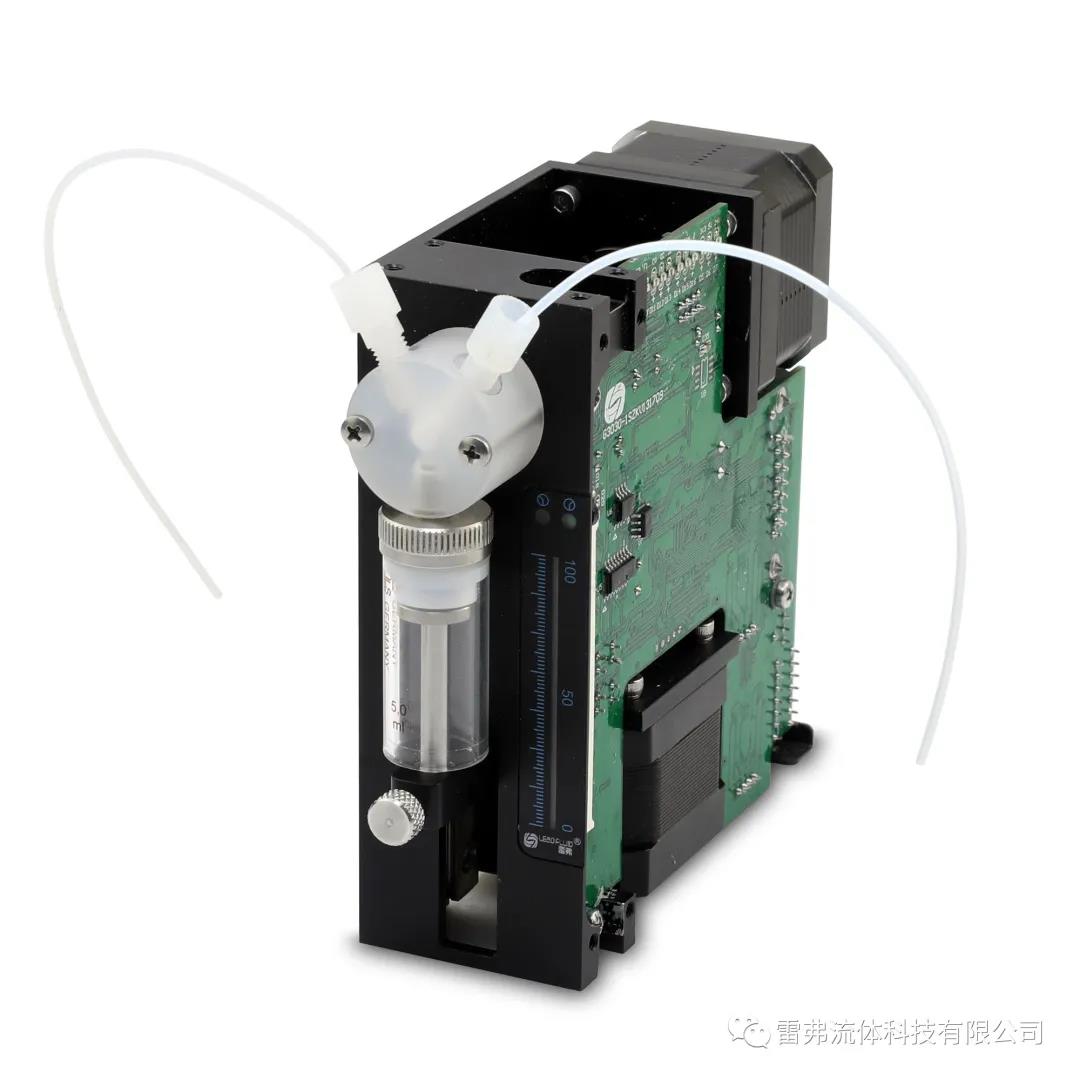

泵整個系統由控制系統、輸入系統、輸出系統、步進電機、狀態檢測系統、注射器、電源和報警系統組成。

1、主控模塊采用單片機控制整個系統,包括工作控制、參數計算、鍵盤輸入狀態顯示、壓力檢測、自動貼標和自動報警。
2、電源電路由電源選擇、充電和升壓組成。電源電路提供元器件的工作電源,可以自動切換內部和外部電源,使用外部電源時自動給內部電源充電。充電后自動斷開充電線。如果外部電源切斷,內部電源可以自動供電。
3、步進電機連接模塊要求電機控制系統實現高轉矩、低振動、低噪聲、快速響應和驅動。步進電機分配控制器獲得準正弦波驅動電流。時鐘信號控制步進電機的速度。
4、機械傳動原理。步進電機驅動電路從中央電路得到指令后,獲得加載電壓,通過一定的脈沖激勵驅動步進電機,然后驅動電源到二級減速箱減速,使輸出速度進一步細化并傳遞到螺桿,螺桿形成半螺母結構的外循環滾動螺旋副,從而將速度傳遞到擋板,提供穩定的進給運動。
5、微量注射泵壓力檢測系統。傳感器是一種能夠感知或響應特定的測量物理量,并根據一定的規則將其轉換成可用信號輸出的設備或裝置。它可以將輸入變量轉換成可檢測的電信號,并將各種參數送入計算機系統進行智能監控。它是測量系統中的前端部件。
常用的壓力傳感器有電阻應變片壓力傳感器、半導體應變片壓力傳感器、壓阻式壓力傳感器、電感式壓力傳感器、電容式壓力傳感器、諧振式壓力傳感器及電容式加速度傳感器,光纖壓力傳感器等。
電阻式傳感器的工作原理是將被測的非電量轉換成電阻值,通過測量此電阻值達到測量非電量的目的,采用電橋構成測量電壓,是一種具有較高靈敏度的測量方法。無差壓時,電橋兩臂平等。差壓信號加到陶瓷壓敏電阻上,壓敏電阻的阻值隨差壓而變化,引起電橋失衡。電橋失衡引起電流的變化,通過放大后,把模擬信號轉化為數字信號,再傳輸至CPU 進行處理。
6、自動報警系統主要包括:脫落示警、系統示警、正常工作指示、電池示警、外電源示警等功能。采用蜂鳴器發聲或發光二極管發光產生示警信號。

微量注射泵的維護
1、注射泵使用后要清洗,注射泵要經常擦拭,保持注射泵清潔,避免藥液腐蝕注射泵。用濕干凈的抹布或酒精棉擦拭注射泵,注意不要讓液體流入注射泵。注射泵在注射過程中,滴在注射泵上的藥液應及時擦拭干凈,以免藥液流入注射泵,影響注射泵的正常運行。
2、注射泵運輸和儲存時,注射泵應儲存在通風良好的室內,溫度范圍為-40至55,相對濕度不超過93%,無腐蝕性氣體。
3、注射泵在使用過程中,如果注射泵不能正常工作,請參考隨附手冊進行簡單調試。如果不能自行修復,請及時聯系供應商,不要自行拆裝。
